Paving Block Cutters

【NEW】 AL-15EASY 小型インターロッキングブロックカッター

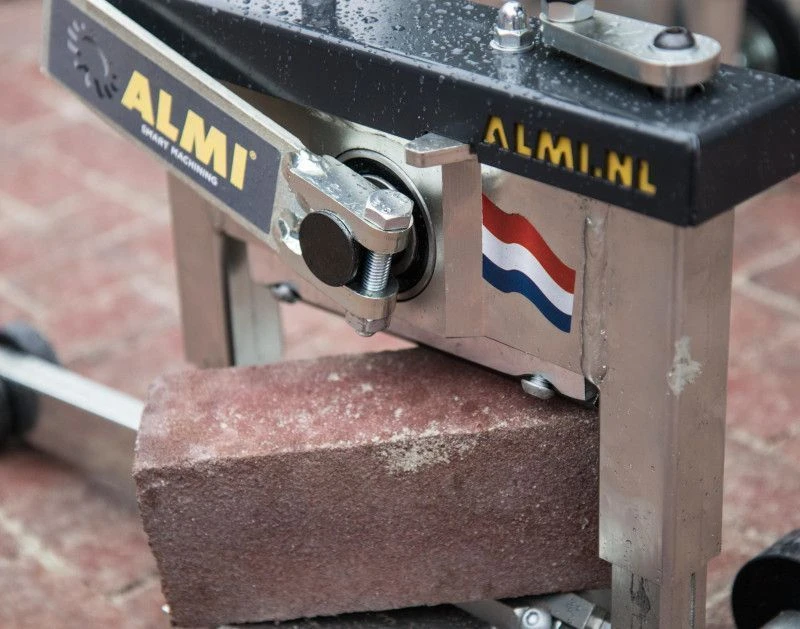

AL-15 EASY インターロッキングブロックをセット

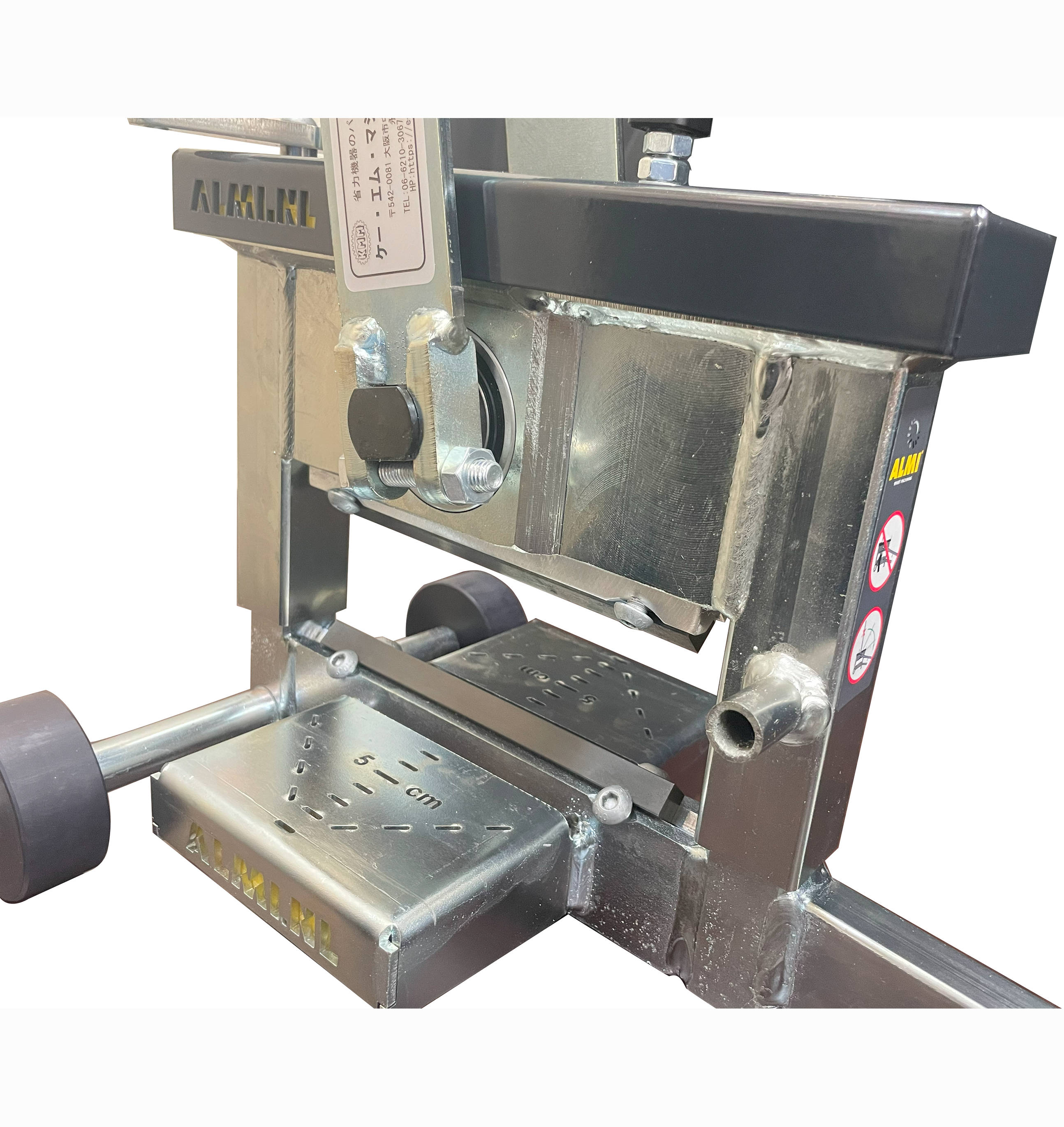

AL-15 EASY コンパクトな切断開口部

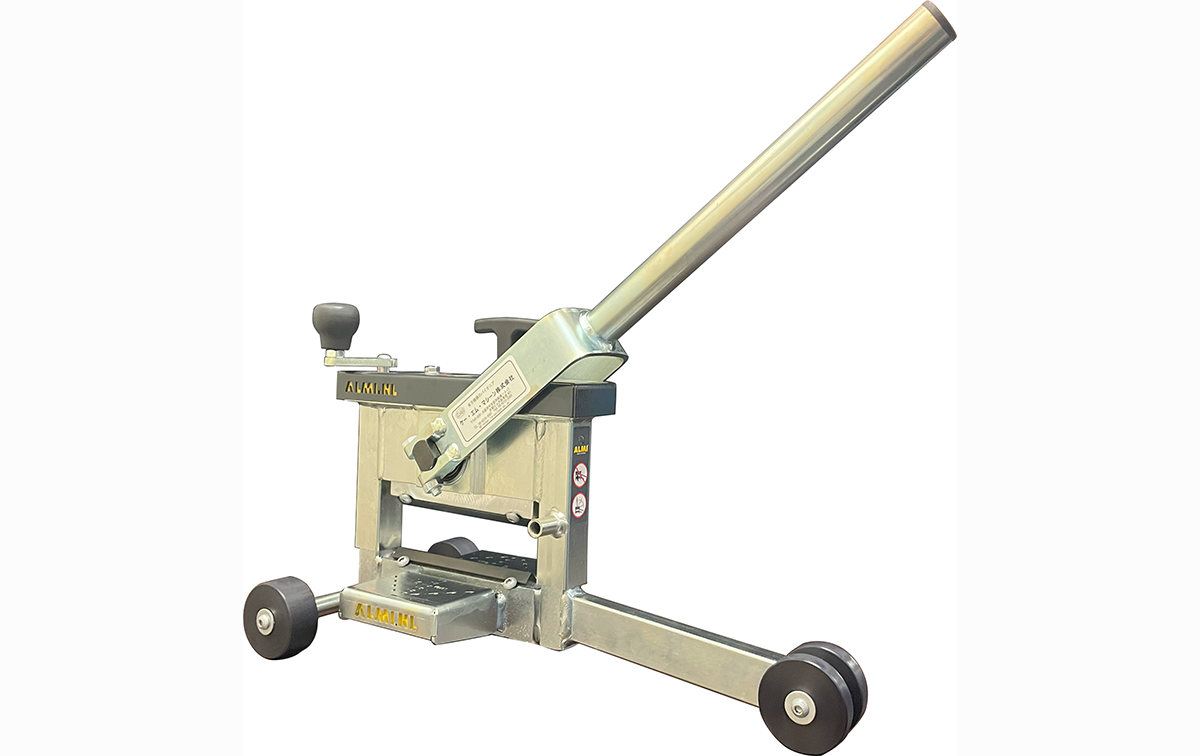

AL-15 EASY 本体
AL-15 EASY インターロッキングブロックをセット AL-15 EASY コンパクトな切断開口部 AL-15 EASY 本体

14kg超軽量ブロックカッター

片手にて持ち運びが可能。超小型でありながら頑強且つ精密、変わらぬ切断力、耐久性。従来のブロックカッターの全技術、全機能を14kgの本体に集約。

1つのハンドルで切断高さ調整が可能

他のEASYタイプと同様に1つのハンドルで2つのスピンドルを同期回転させ、高さ調整が可能です。

■切断可能ブロック長 175mm
■切断可能ブロック厚 40 - 100 mm
■機械重量 14 kg
■大きさ(mm) H340 x W270 x L700

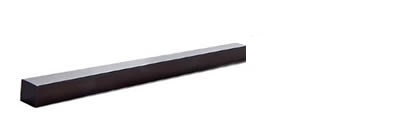

■切断刃 ソリッド四角型(4辺使用可能)
■対応石材 インタ―ロッキングブロック

このブロックカッターの特長

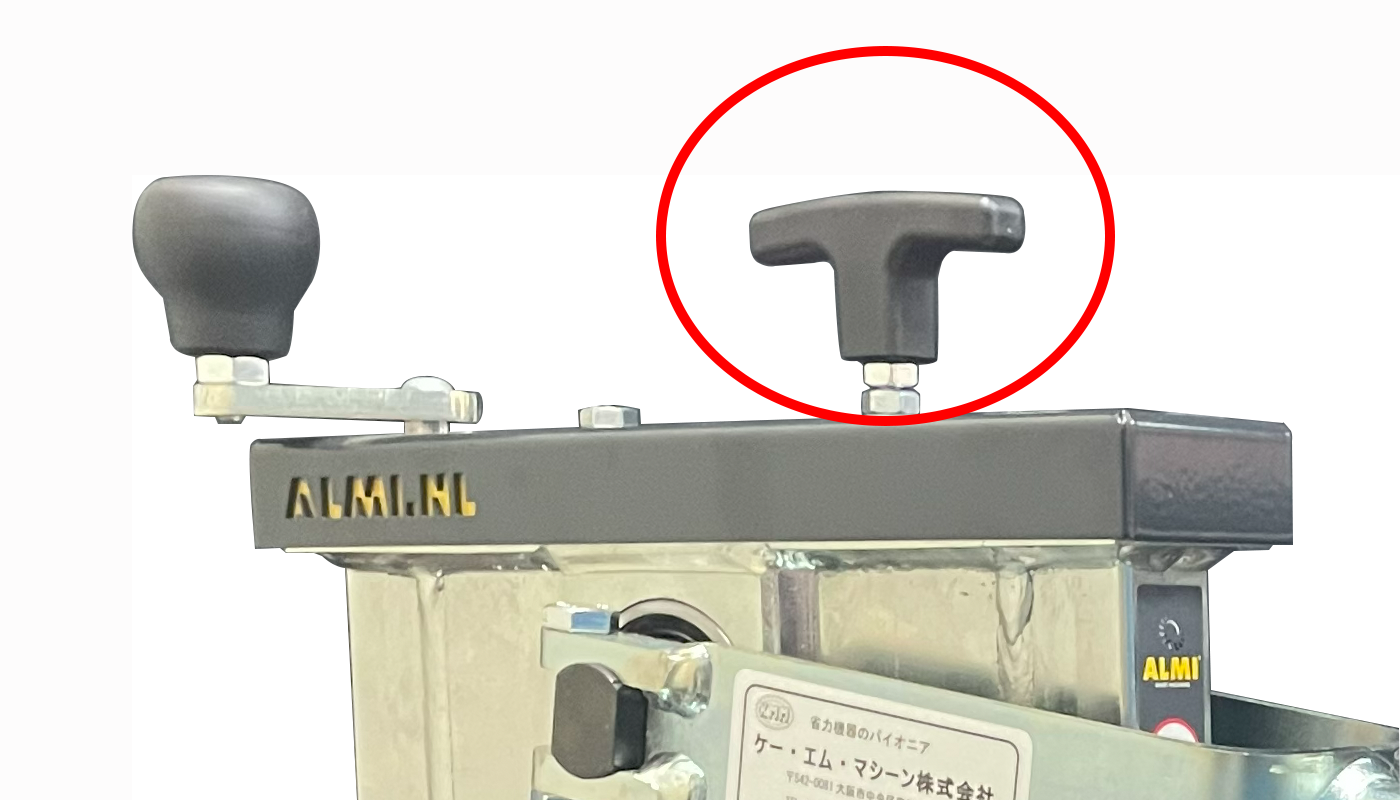

キャリーハンドル

切断用ゲージ

先ずAl-15の大きな特徴は、やはり14kgと超軽量の本体にあります。上部の取っ手(キャリーハンドル)で片手で作業車両からの積み下ろし、インター敷設場所への移動が楽に素早くできます。
スペックは小型ながらその切断力と耐久性は他の機種と同等です。敷設現場の各特徴に応じて効率的に使い分けていただけます。

高さ調整ハンドル

切断用ゲージ

他のEASYタイプと同様、1つの回転ハンドルで高さ調整ができます。 これにより2つの支柱は同時に水平に上下しますので、スムーズに素早く高さを調整できます。 具体的には、片手でハンドルを回転させている間に、もう片方の手が空くことになりますので、開口部にブロックを入れ切断用ハンドルをカッティング開始位置に保持しながら正確な位置にセットすることができます。 同じロットのブロックでも、ブロックにより高さは数ミリ単位で異なりますので、切断作業中でも高さを補正する必要がありますので、その際にも楽に素早く高さを再調整する事ができます。

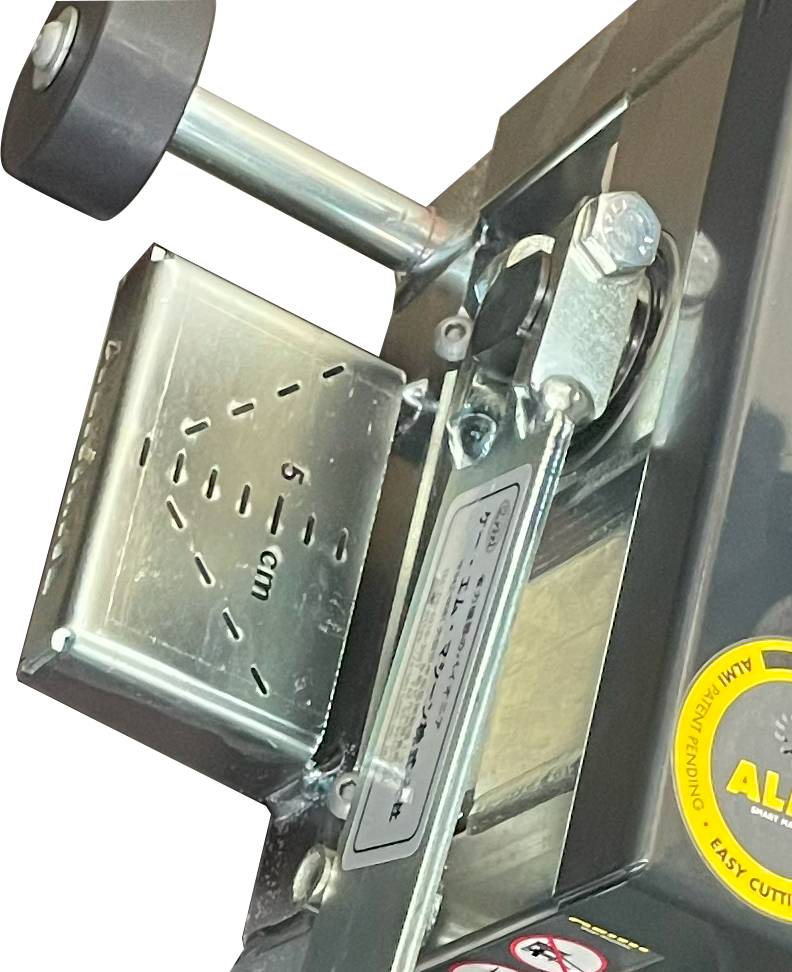

切断用ゲージ

切断用ゲージ

ブロックを切断用開口部にセットするためのテーブルが開口部両側にテーブルあります。 そのテーブルには2種類の位置決め用のゲージがあります。1つは水平方向の角度を合わせるためのゲージです。斜めの標準となる+/-45度の角度決めが容易に行っていただけます。 もう1つはのブロックの端からの切断位置を合わせるための目盛りが1cm単位でついてありますのでブロックの位置決めが簡単に行っていただけます。

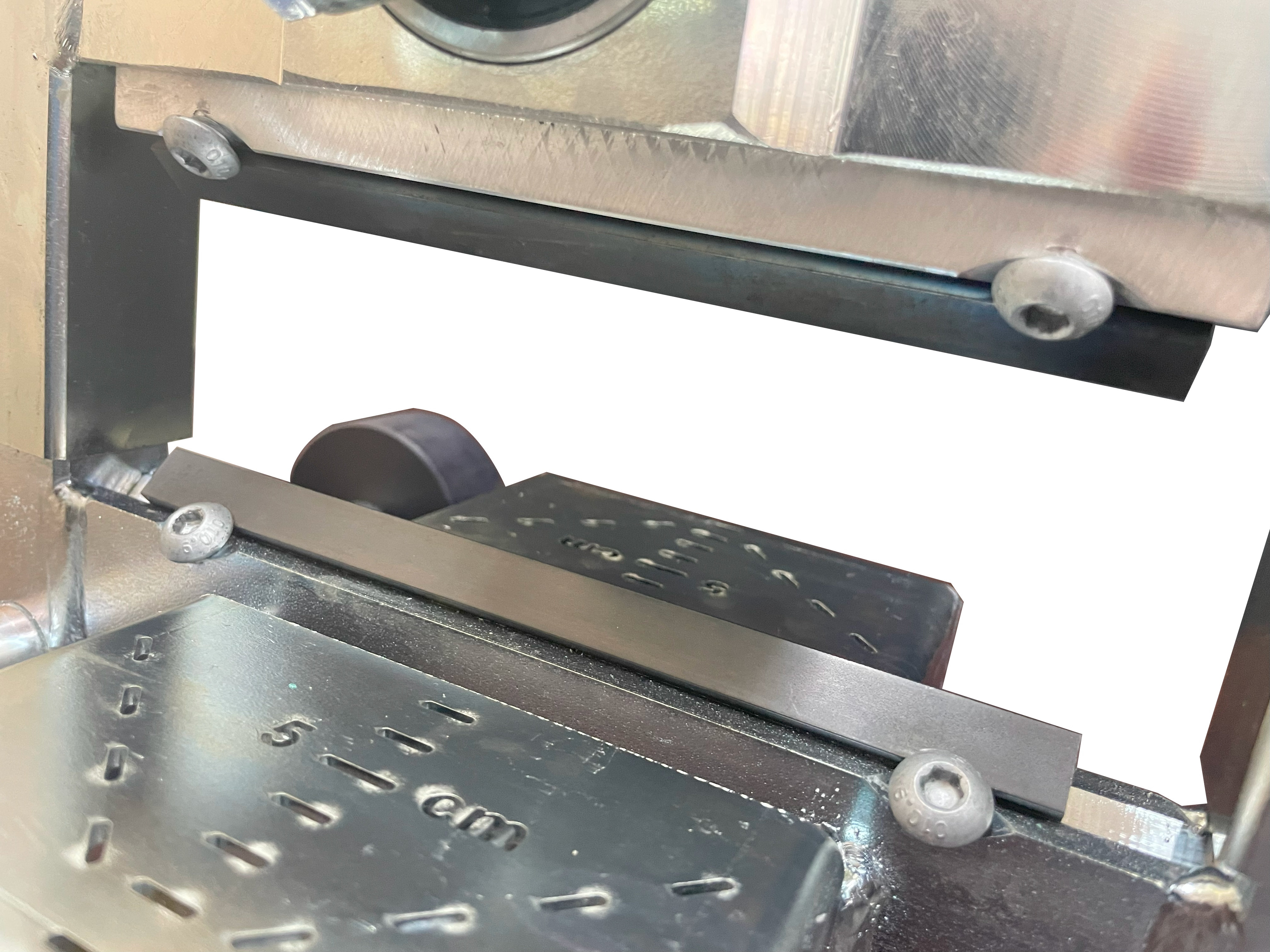

ブロック受けテーブル

カット対象のインターが小型になりますので、標準のブロックカッターと異なり、テーブルは傾斜する構造ではなく、テーブル面が切断刃より下の位置に固定されています。 これにより縦方向の角度切りが自由に行え、切断面がブロック表面の切断位置より外側へはみ出すことない理想的な切断が行えます。

エキセンカム機構

弊社の全ブロックカッターの切断加圧方式はエキセンカム機構を採用しております。エキセン(Excentric)とは「芯ズレ」。回転する軸に軸と中心をずらして円形のディスクに駆動を伝えるメカニズムの事で、 要は大きい回転量の小さな力を、小さい直線運動量の大きな力への変換が可能になります。 それまでの手動油圧式の数回繰り返すハンドル上下操作での切断刃への加圧を、軽いハンドル操作で このエキセン機構によって一気にブロックへ伝えて切断できる事になります。例えば10kgのハンドルへの加重で理論値で1トンの力が切断刃に伝わります。 更に機構としてのスペースは手のひら程しか必要がなくなりますので機械重量は必然的に軽くなります。

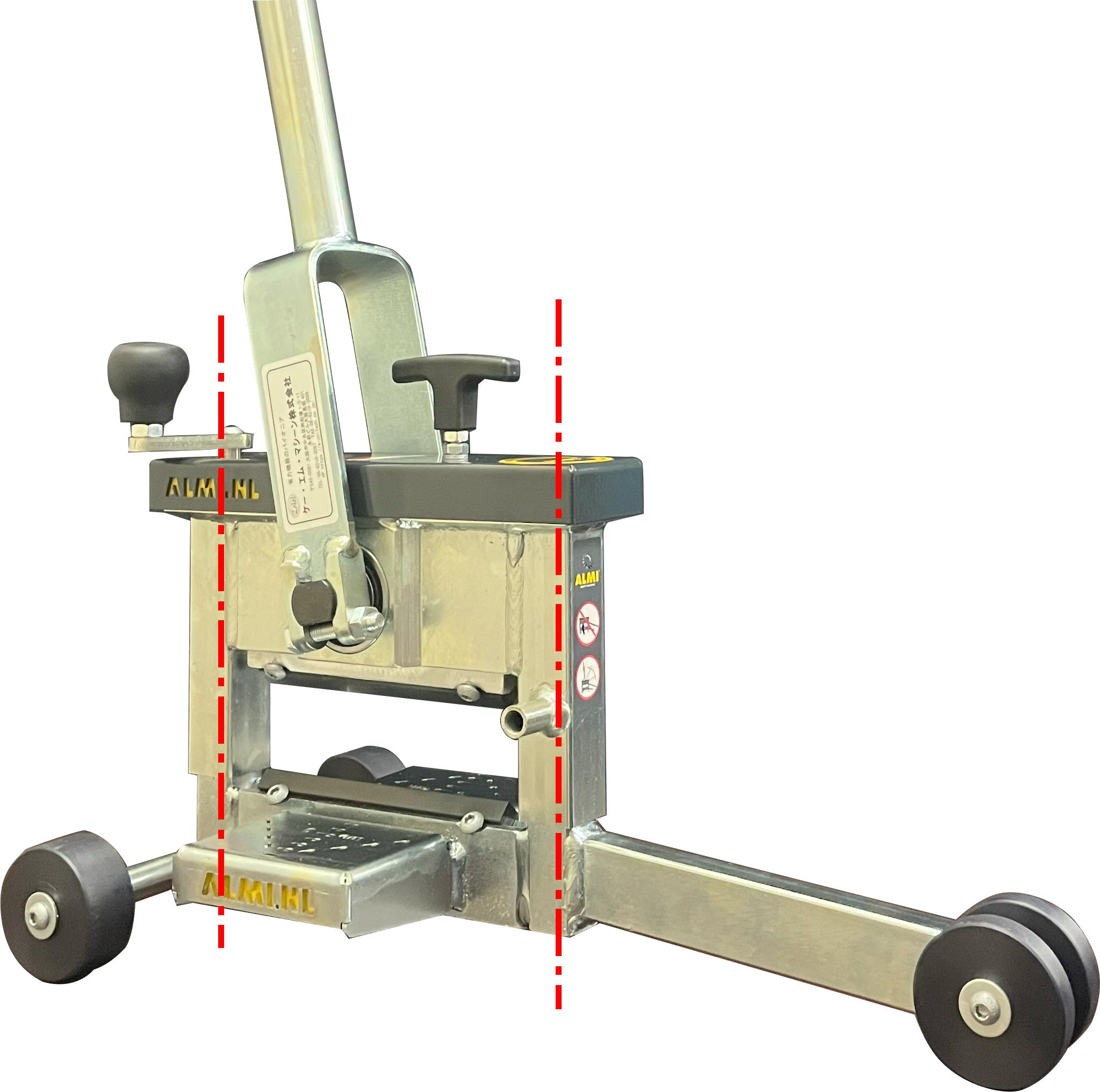

2本のスピンドル構造

加圧機構を持つ本体上部とブロックを受ける本体下部を支える構造は、2つの支柱にそれぞれ内蔵された雄ネジと雌ネジで構成されております。 これは切断時に上下にかかる大きな衝撃を水平方向に平均分散して吸収できる構造になっております。この構造は弊社のブロックカッターの耐久性を維持する大きな要因の1つとも言えます。
一方、小型の1支柱型のカッターでは、高さ調整ネジが外部にむき出しで錆に脆弱。切断時の衝撃も1本のネジに集中することになりますので同レベルの耐久性は実現できないといことになります。

高精度の溶接技術

高精度の溶接技術

弊社のブロックカッターは自動化されたロボット溶接設備で溶接されております。 コンピュータ制御された溶接設備は複数の溶接ロボットを備えた操作ロボットと加工材を装着するマニピュレータで構成されています。また、この工程において無線周波数識別(RFID)を用いた部品識別システム、溶接シームサーチシステム、溶接シームトラッキングシステム を採用していますのでブロックカッターの溶接部は高度の精度が保たれております。

耐久性

弊社のブロックカッターは生産開始から35年以上にわたり現場での酷使を前提として常に機能を洗練し進化させてきました。その耐久性においては全世界で数十万台の納入実績が証明しております。特に切断駆動部であるエキセンカム機構は本体どの部分より耐久力に優れており、日本においても消耗による故障はいまだ皆無に等しいほどですので、間違いなく長期間、作業の生産性に大きく寄与します。
